CAD如何通過二維對象旋轉獲得三維實體
旋轉特性是將二維對象繞指定旋轉軸旋轉而形成三維特性。
旋轉命令的啟動方法如下。
下拉菜單：選擇“繪圖>實體>旋轉”命令；
“建?！惫ぞ邫冢骸靶D”按鈕 ；
命令名：REVOLVE↙。
啟動命令后，命令行顯示：
命令: revolve
當前線框密度: ISOLINES=4
選擇要旋轉的對象: （選擇已經繪制好的二維圖形為旋轉對象）
選擇要旋轉的對象: （繼續選擇旋轉對象或按“Enter”鍵結束選擇）
指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>:
（指定旋轉軸起點）
指定軸端點: （指定旋轉軸端點）
指定旋轉角度或 [起點角度(ST)] <360>: （指定旋轉角度）
命令行中選項說明如下。

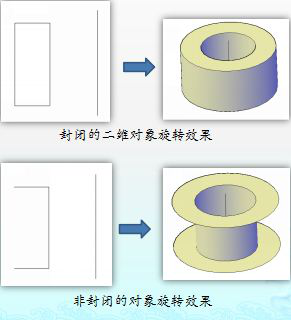

（1）在“選擇要旋轉的對象”命令行中，用于旋轉的二維對象是圓、圓弧、直線、多段線等特征。如果旋轉對象是面域或封閉的多段線、圓等封閉對象曲線，那么旋轉形成的三維對象為實體；如果旋轉對象是圓弧、直線、非封閉的多線段時，旋轉形成的三維對象就為曲面，如下圖。
（2）在“指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>:”命令行中，系統默認通過指定兩個點來定義旋轉軸；如果輸入“O”，啟動對象命令選項，可以通過直線或多段線繪制的直線作為旋轉軸線；如果輸入字母x(或y、z),二維對象將繞當前UCS的X或（Y、Z）軸旋轉。
