CAD繪制局部放大圖

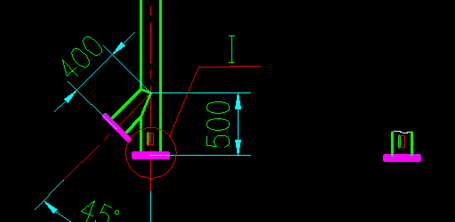

當圖紙某些細小結構在視圖上表示不清楚或不便標注尺寸時，可以用大于原圖形所采用的比例把這些結構畫出來，這種圖形稱為局部放大圖。局部放大圖可以畫成視圖、剖視或斷面圖，它與被放大部分的表達形式無關。局部放大圖完成之后，盡量將該圖配置在被放大圖樣部分的附近，在放大圖上方注明放大圖的比例。如下圖所示。
下面介紹繪制局部放大圖的方法：

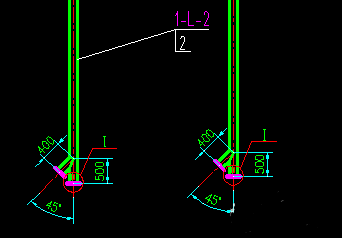

1、 定邊界：將當前圖層設置為細實線層，再啟動畫圓或矩形命令，在原圖中繪制圓或矩形框，以示放大區域。
2、 復制：點擊【修改】|【復制】，也可直接輸入快捷鍵co，再?gòu)挠蚁孪蜃笊戏嚼?，選中所有圖形，復制到空白區域。
3、 修剪：以圓或矩形為邊界，將邊界外對象全部修剪掉。
4、 放大：放大比例參照?qǐng)D形比例與局部放大比例進行計算，如k倍。

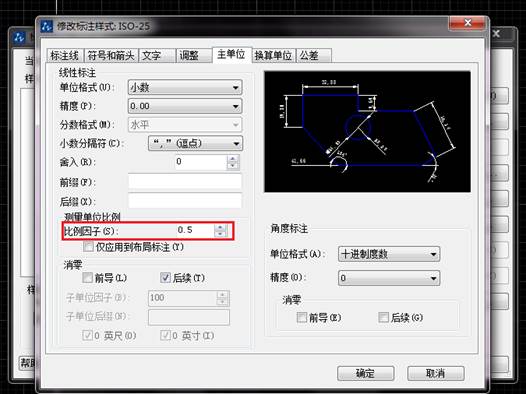

5、 標注尺寸：打開標注樣式管理器，修改比例因子為放大倍數的1/k進行標注。
