CAD怎么繪制兩個圓的相切圓？已知CAD中有兩個圓，想求出這兩個圓的相切圓，該怎么繪制呢？今天小編向大家介紹兩個圓的相切圓的方法，適合新手學習，下面是詳細的教程參考。

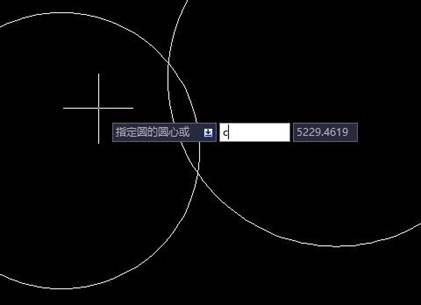

1、首先打開CAD軟件，先畫好兩個圓，之后在命令行鍵入c命令，之后點擊回車

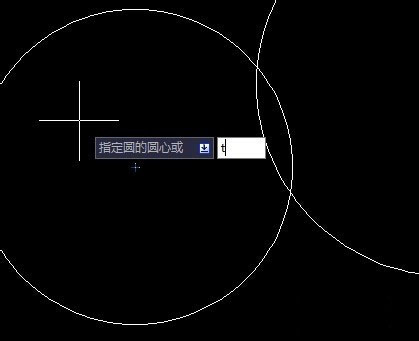

2、此時會提示指定圓心或坐標，此時鍵入另一個命令t(相切），之后點擊回車

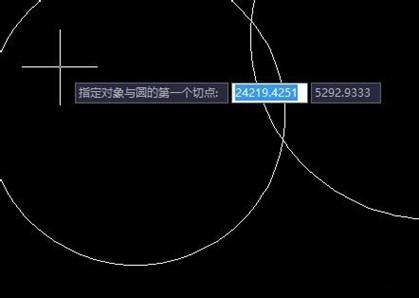

3、此時你要指定與圓的切點，當然你也可以輸入你要相切點的坐標，但小編建議初學者只要指定與圓的切點即可

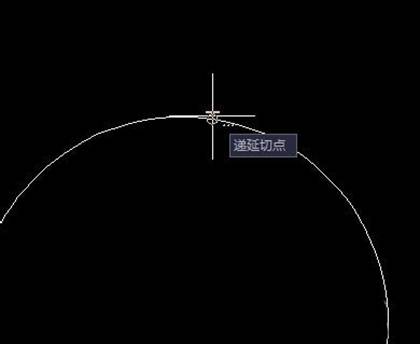

4、當你的十字光標移到圓的周圍時，十字光標會自動捕捉到圓的邊線，在兩個圓上分別鼠標左鍵點擊一下
5、指定圓的半徑，注意半徑不要太大或太小。當特別大時相切圓的半徑就特別大，看到結果像是一條直線與其相切。同時太小的話，那個相切圓不容易看清楚

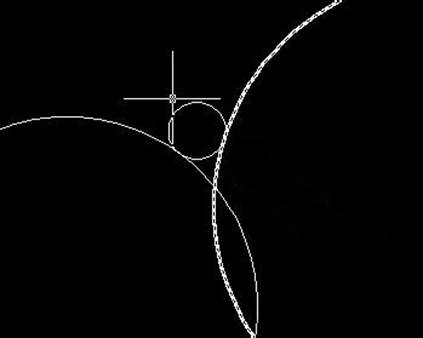

6、輸入圓半徑后，點擊回車，之后我們會發現我們的相切圓已經畫好了
以上就是CAD怎么繪制兩個圓的相切圓方法介紹，希望能對大家有所幫助！
