在CAD繪圖的時候,有時候會遇到不能捕捉到點的情況,那究竟該如何精確地捕捉到點呢?
下面以一條與水平有一定角度的直線作為例子:
1、首先,大家打開中望CAD軟件,再打開繪圖的界面

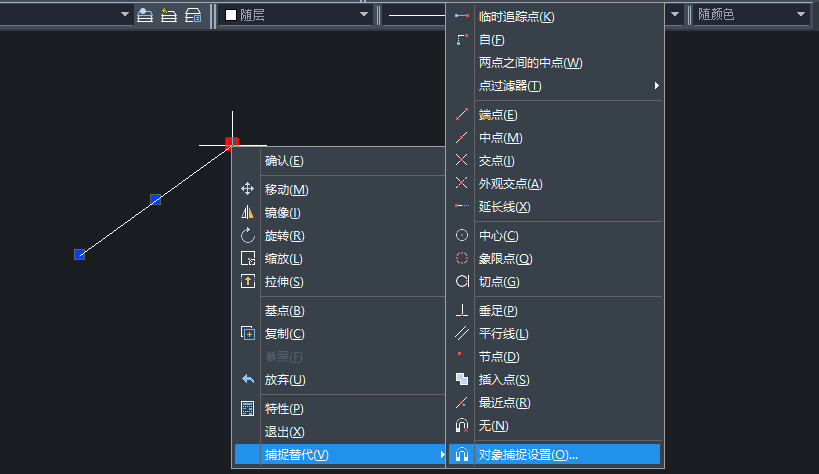

2、直接選取該直線,使其夾點出現,然后單擊鼠標右鍵,點擊捕捉替代-對象捕捉設置按鈕

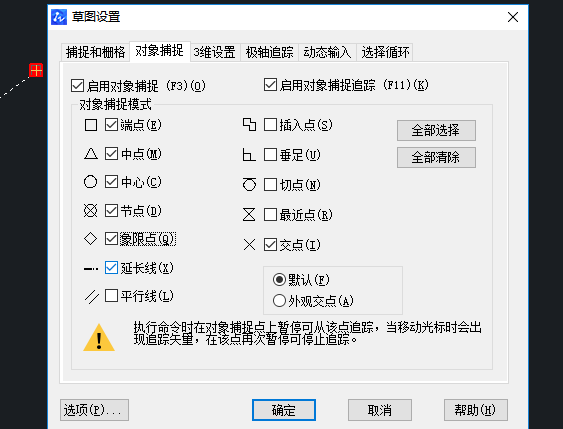

3、在彈出來的對話框中,我們打開CAD對象捕捉的選項卡,左邊框的點一般都能夠勾選,右邊框的點不必全都勾選。沒有特殊需要,不建議勾選最近點按鈕

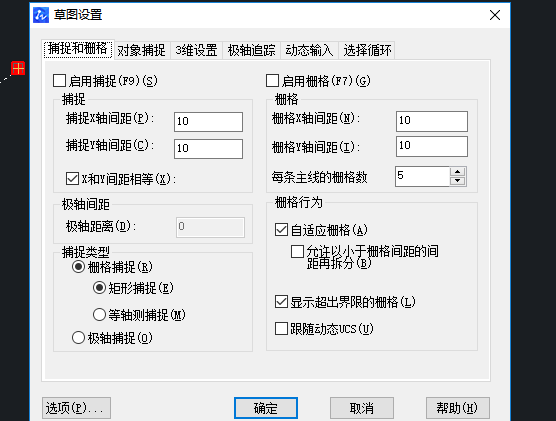

4、如果捕捉不到點,也有可能是開啟了柵格捕捉的模式,可以打開捕捉和柵格選項卡,去掉“啟用捕捉”的勾選
5、捕捉方式設置完成之后,點擊確定按鈕
6、可以按照自己的需要,使用捕捉方式來繼續作圖
