CAD弧線如何與平行線相切
我們?cè)谥型?a href="http://www.jfog.com.cn/" target="_blank">CAD軟件繪圖時，想要將弧線和平行線相切，該怎么去繪制？
1.首先，我們打開中望CAD軟件。

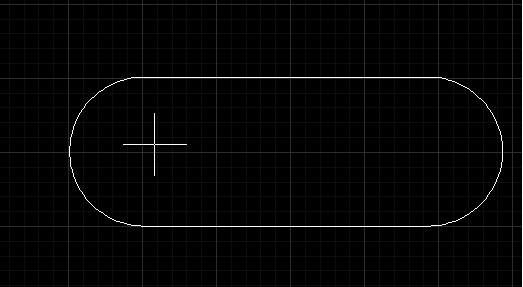

2.我們打開弧線工具，選擇“起點，終點，角度”選項，然后選擇兩條直線的端點，輸入角度“180”，這樣與兩條直線相切的弧線就出來了。
3.第二種方法是利用圓角工具，因?yàn)閮蓷l平行線之間的圓角剛好是180度。我們輸入命令符“fillet”，然后直接選擇兩條平行線，這樣CAD軟件就會自動繪制出與兩條平行線相切的弧線；這個方法對于非水平平行的兩條直線也可以用。
