CAD兩個圖形縮放對齊的方法

使用CAD軟件過程中，當大家需要把繪制的兩個大小不一的矩形縮放對齊時，這兩個矩形是如何縮放對齊的呢，該怎樣操作呢？下面我們來看看CAD縮放對齊是如何實現的吧:

1、在打開的CAD軟件繪圖區域中有兩個大小不一的長方形，但現在需要把上方的長方形置于下方長方形上面，則需要縮小之后放才會更加和諧

2、接著在命令欄輸入對齊命令，則輸入快捷鍵al，即align，如下圖所示：

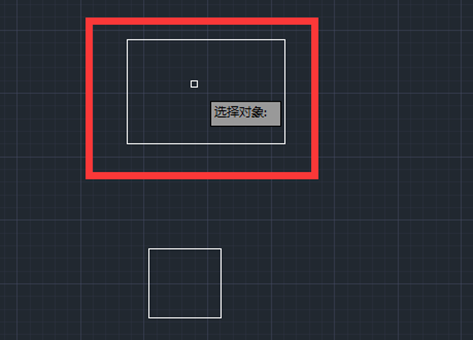

3、然后選擇需要對齊對象，這里選擇上方的長方形：

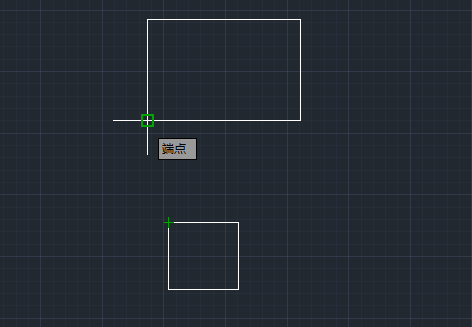

4、根據命令欄提示指定第一個源點，這里先點擊左邊的端點，如下圖所示：

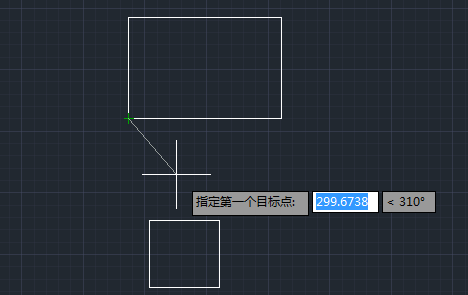

5、指定第一個的目標點后，選擇下方的長方形某一個點，這里點擊左邊端點往里一點：

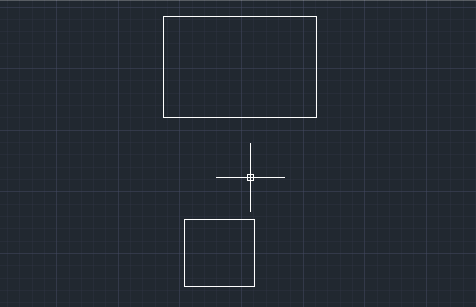

6、接下來按同樣的方法指定其第二個源點以及目標點，如果還有需要的話可以繼續添加更多源點以及目標點。

7、然后選擇“是否根據對齊點縮放對象”，這里是需要縮放，則點擊是。

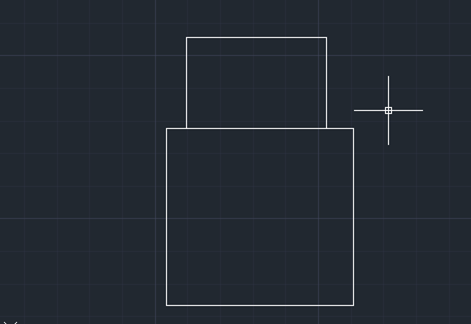

8、最后點擊之后，會呈現立即縮放對齊。如下圖所示：

以上是在CAD中關于縮放對齊的使用方法和步驟，操作較簡單，大家可以嘗試練習一下。
