我們在CAD中如何創建多線樣式呢？
系統默認的多線樣式是稱為“STANDARD”樣式，用戶可以根據自己的需要創建不同的多線樣式。
我們要啟動【多線樣式】命令的方式有以下幾種。
1.命令行：輸入MLSTYLE命令。

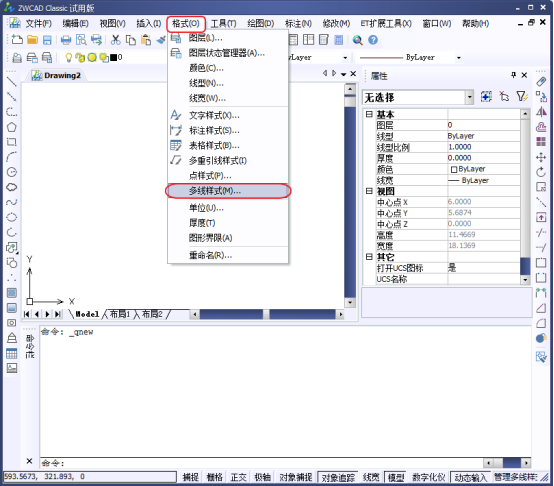

2.菜單欄：輸入【格式】--【多線樣式】的菜單命令。
我們通過【多線樣式】修改對話框可以新建多線樣式，并對其進行修改，以及重名、加載、刪除等操作。參考下圖。
方法一
方法二

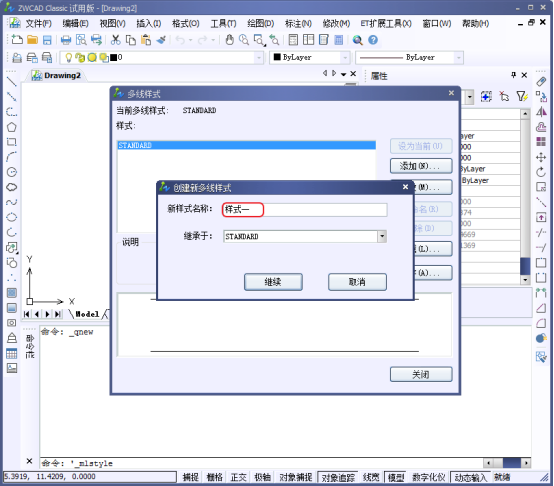

我們需要新建時，單擊【新建】，彈出的【創建新的多線樣式】對話框，我們暫時命名為樣式一，參考下圖。

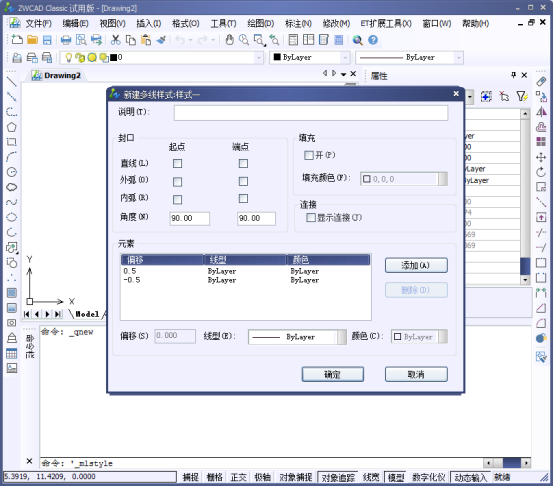

然后我們按【繼續】，我們就可以看到彈出的【新建多線樣式】的對話框。在這里我們可以設置多線樣式的封口、填充、元素特性等內容，參考下圖。
我們下面舉個簡單的例子，創建【墻體】和【窗戶】的多線樣式
1.輸入【格式】--【多線樣式】菜單命令，單擊【新建】按鈕，命名新建的多線樣式為【墻體】。

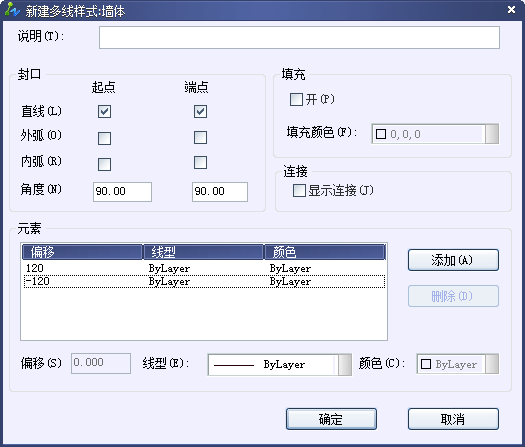

2.在打開的【新建多線樣式】對話框的【封口選項組中】，勾選【直線】的【起點】和【端點】；在【元素】選項組中，更改【偏移】距離，然后點擊【確定】，并且返回【多線樣式】的對話框，參考下圖。

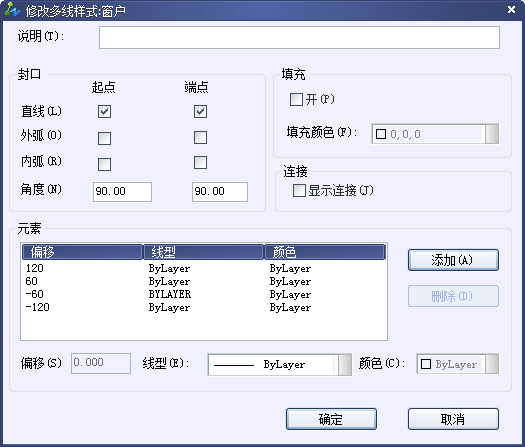

3.單擊【新建】按鈕，命名新建多線樣式為【窗戶】，勾選【直線】的【起點】和【端點】；在【元素】選項組中單擊【添加】按鈕，添加兩個多線構成的元素。然后單擊【確定】結束我們的設置，參考下圖的設置詳情。
